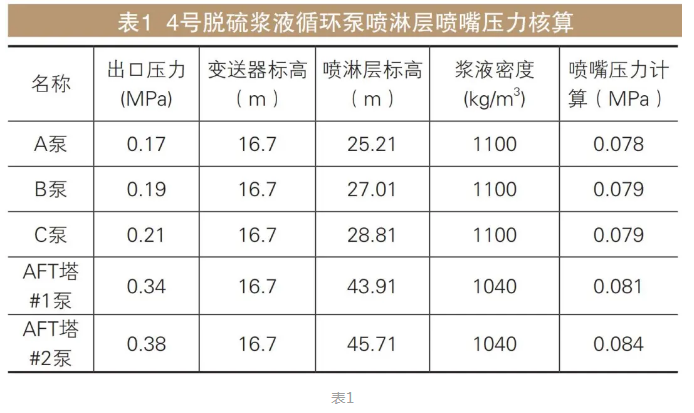

從表1看出，噴嘴處壓力均在0.07MPa以上，說明這些循環泵出口壓頭有足夠裕量，有節能空間和潛力，具備節能改造可行性。

1.2 技術路線比選

1.2.1 變頻調速調研

變頻調速技術的基本原理是根據電機轉速與工作電源輸入頻率成正比的關系，通過改變電機工作電源頻率方式來控制交流電動機的電力控制設備。通常的直流電源大多是由交流電源通過變壓器變壓，整流濾波后得到的。通過交—直—交的方式，從而達到一直省電環保的效果，還可以起到更好地保護電機的作用。

山西某熱電2×330MW燃煤熱電聯產機組，脫硫系統循環泵3+2布置。2017年12月，1號脫硫裝置5號漿液循環泵完成變頻調速改造。調取改造后近一年運行數據分析，在同等工況下，1號機5號循環泵改造前工頻運行電流為64.3A，改造后最低24.4A，平均電流49A。按設備一年運行6000h，平均運行頻率47Hz，根據相似定律，變頻節電率為1-（47/50）3=16.94%，變頻調速每年節電量為W＝800×［1-（47/50）3］×6000＝81.32萬kWh，按結算電價0.452元/kWh計算，年節約電費36.76萬元。

1.2.2 永磁調速調研

永磁調速工作原理是利用磁場之間的相互作用力驅動和對負載調速。永磁盤與導體盤之間的相對運動在導體中產生渦電流而產生感應磁場，通過調速機構改變水磁盤與導體之間的氣隙，調整氣隙的寬度就可以改變扭矩，產生一個可控的、可變化的輸出轉速。

內蒙古某電廠2×660MW燃煤機組，2020年2月完成1C循環泵永磁調速器改造。該泵電機電壓10kV，功率800kW，泵轉速1490rpm。改造前工頻運行電流為40.0A，改造后該泵持續運行，在開度60%，即轉速1110r/min時，噴淋霧化效果差，開度65%以上霧化效果優良，因此日常調節開度在65%～100%，對應電流在32～40A之間，平均電流33.5A，平均轉速1405r/min。

2020年該廠脫硫裝置運行7170h，其中1C循環泵運行約6000小時，平均運行電流減少4.5A，節電率11.25%，年節電量約52萬kWh，按結算電價0.452元/kWh計算，年節電費用23.5萬元。

1.2.3 調研結果分析

（1）投資與運維成本

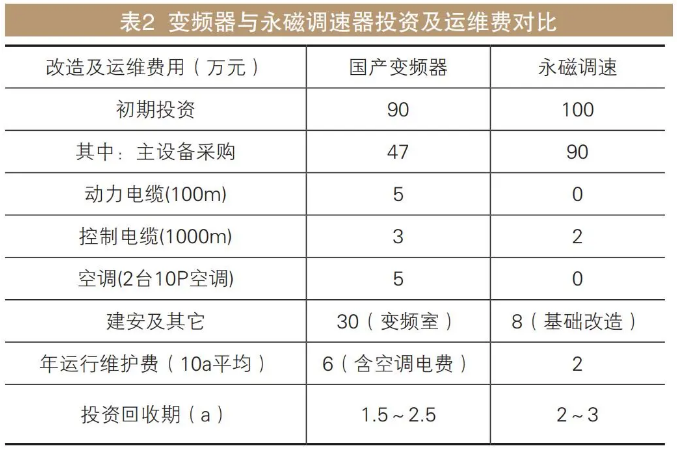

永磁調速器初期投資比變頻調速高，相對于高壓變頻器，永磁調速器占地面積小，不需要建造單獨的設備室，運維費用也較低。變頻器與永磁調速器投資與運維費用見表2。

（2）節能效果及設備可靠性

針對脫硫漿液循環泵此類離心式負載，二者均是利用離心式負載相似定律對負載進行調速節能，節電率基本一致。不同的區別在于永磁調速裝置通過改變永磁體盤與導體盤氣隙的機械方式來實現節能目的，不改變電機轉數，其電機電流直接反應出設備所耗的電量。高壓變頻器通過整流、逆變調節電壓進行調節頻率其電機所耗的電量反應在高壓開關柜的輸出電流測。兩種技術不論采用何種方式調節負載設備，在輸出端節能量應該是相當?shù)摹?/p>

在設備可靠性方面，高壓變頻器可以實現軟啟動，不會對電網造和所傳動泵類的機械設備帶來沖擊，現場允許配置工頻旁路，保證生產連續性，而永磁調速器故障只能停機，也有部分機型通過拴鎖為聯軸器，保持運行。高壓變頻器故障率高，功率單元模塊易發生電氣故障，運行維護成本及維護量相對較大，故障處理時間較永磁調速器短。

1.3 改造方案選擇

結合該廠脫硫裝置實際情況，AFT塔循環泵運行時間少，不考慮。A、B、C三臺循環泵因涉及主保護，至少要啟用運行兩臺，且A、C循環泵在同一6kV工作段，日常運行方式基本上是B+A或B+C，對B循環泵可靠性要求較高，若對B循環泵進行改造，增加相應附屬設備，同時也增加了安全和故障風險，故不對B循環泵進行改造。A、C兩臺循環泵節能潛力相比，C泵噴嘴處的壓力較其他泵高，壓頭裕量大，改造后調整空間也最大，且C泵揚程高，電流大，日常運行時間長，節能效果會更好。因此,選擇對C循環泵進行節能優化改造。

綜合考慮運行方式、安全可靠性、調速精度與控制特性、投資維護成本和場地限制等因素，該項目最終選擇變頻調速改造路線。選用強迫風冷型變頻器來驅動循環泵電機，高壓開關柜和高壓電機動力電纜利舊，變頻器低壓電源取自脫硫保安段和UPS系統。新建變頻室，配10匹空調兩臺，頻器室配置就地配電箱，為室內LED燈具、軸流風機、空調等用電設施供電。

2 結果分析

2.1 運行效果試驗

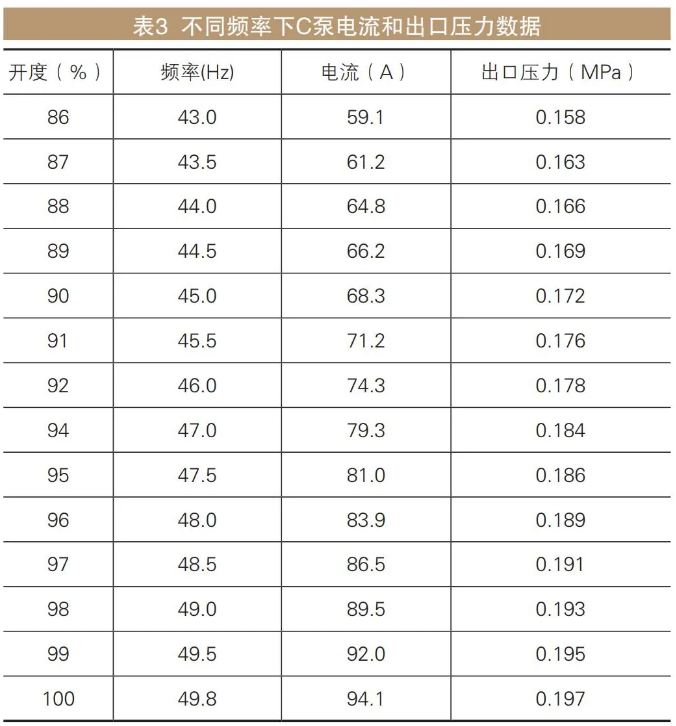

改造完成后，開展噴淋試驗，觀察不同頻率下噴嘴處漿液霧化效果，當開度下降到85%，此時的電機頻率為42.5Hz時，噴嘴漿液霧化效果明顯下降。確定C漿液循環泵正常運行變頻開度區間為86%～100%，對應的頻率為43～50Hz，試驗期間的循環泵電流和出口壓力等數據見表3。

由表3可以看出，C漿液循在工頻運行與變頻運行兩種運行方式下，電流最大相差35A，說明循環泵調控的空間和節能降耗效果非常明顯。

2.2 凈煙氣SO2控制效果

2020年3月C漿液循環泵變頻改造完成，循環泵頻率根據出口SO2濃度進行自動調節，跟蹤值設定為25mg/m3。通過漿液pH值和頻率的耦合控制和轉換，始終保持高pH值低頻率的運行方式。

改造前兩年凈煙氣SO2均值為16mg/Nm3，改造后均值能夠穩定控制在23～26mg/Nm3，出口排放濃度提高了57.5%，仍在35mg/Nm3超低排放限值內，實現了貼線運行，節能降耗。

2.3 節能經濟效益分析

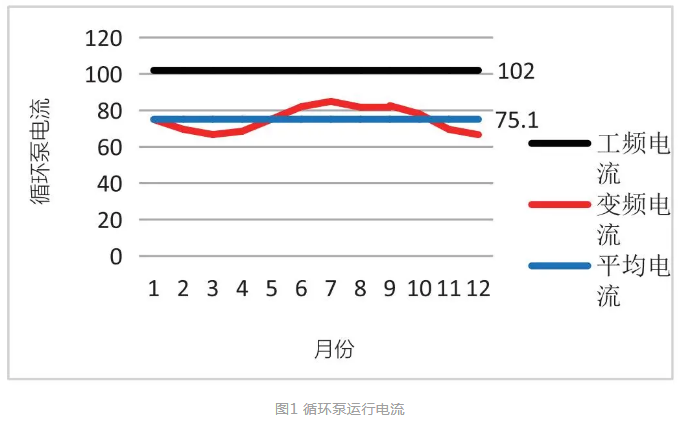

4號脫硫C漿液循環泵變頻改造前工頻運行電流102A，電機實際功率為922kW。統計2021年1至12月變頻方式下運行電流見圖1，全年平均電流75.1A，節電率約26.4%。

該循環泵2021年運行時間約6370h，按平均電流72.4A計算，每年可節省耗電約為149.6萬kWh，按照結算電價0.35元/kWh，每年可節約電費約52.36萬元，扣除運維成本6萬元/a，年可節約46.36萬元。該項目高壓電纜和控制電纜利舊，變頻器采購單價為47萬元，建安費用共37.8萬元（含兩臺10P空調費用），投資成本共84.8萬元，約1年10個月可收回成本。

高壓變頻器通過整流及逆變的過程調整電壓實現頻率的調整達到節能目的；永磁調速裝置其電機轉數恒定，通過調整負載扭矩來降低負載轉數達到節能目的。兩種節能產品的區別在于高壓變頻器通過多電平電力電子技術實現，永磁調速裝置通過改變永磁體盤與導體盤氣隙的機械方式來實現節能目的，對于相同負載條件下二者輸出端節能效果相當。

福建某燃煤廠C漿液循環泵變頻改造后，調速設備及控制系統運行穩定，脫硫系統適應機組不同負荷、不同煤種的調節能力顯著增強，實現了出口SO2濃度的精準控制，避免低硫煤時脫硫出口凈煙氣SO2濃度為零的情況，同時也減少了循環泵的頻繁啟停對電機和葉輪的沖擊損害，提高了設備可靠性和利用率。變頻調速后，在保證出口達標排放的前提下，實現了穩定壓線運行，達到了良好的節能效益，大幅降低了脫硫廠用電，年節約電費約46.36萬元，短時間便可收回投資成本。
